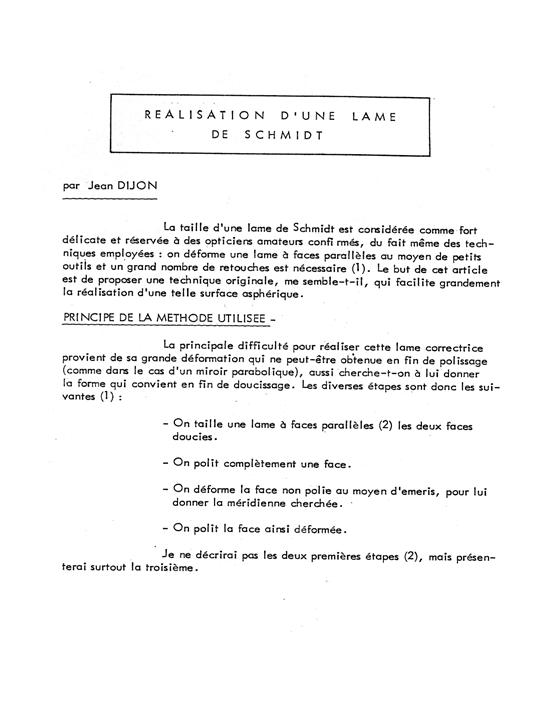

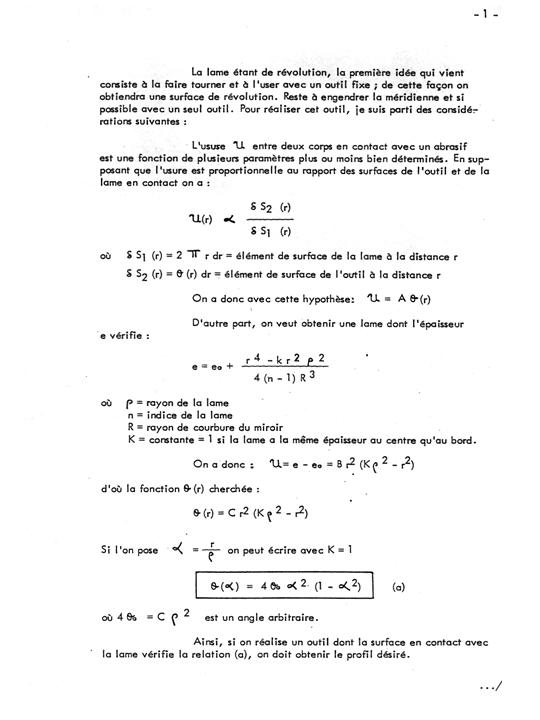

Réalisation d'une lame de SCHMIDT par la méthode des poissons

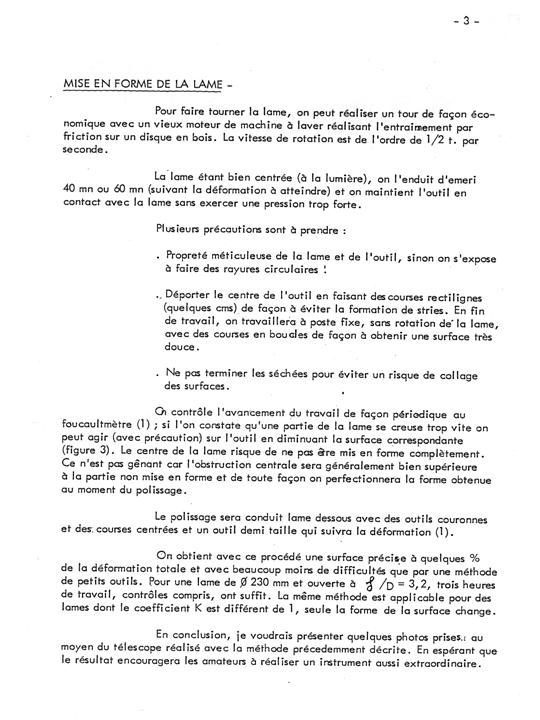

Texte de l'article parus dans ciel et espace n°201 (Sept_Oct 1984)

RETOUR



        Bibliographie: 1 La construction d'un télescope de Schmidt  Robert Lartigau, L'Astronomie, Mai 1973 pp189-208

                                2 Jean Texereau , La construction du télescope d'amateur, deuxième édition SAF 1961

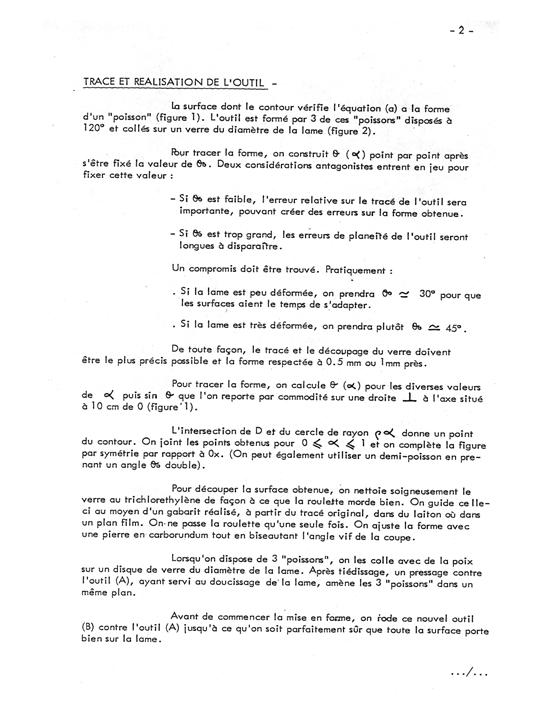

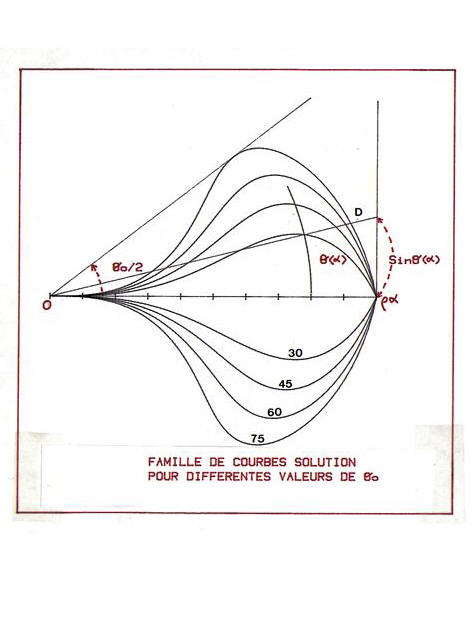

Figure 1: Forme de poisson à donner à l'outil

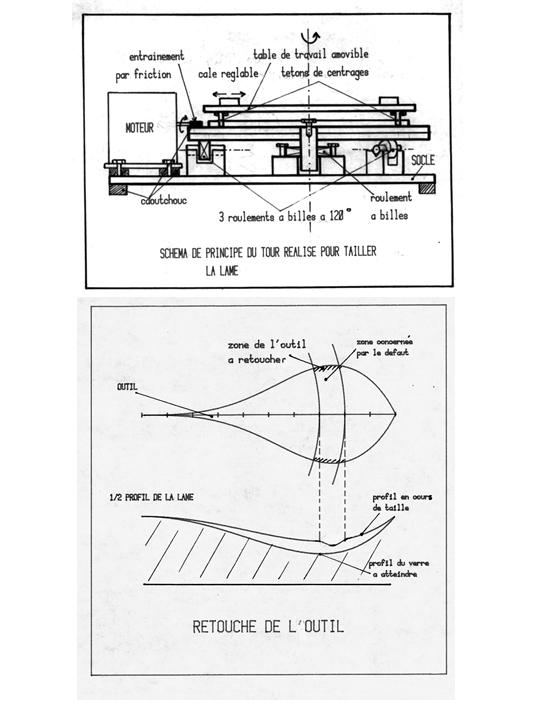

Figure 3: Retouche éventuelle de l'outil pour améliorer une forme défectueuse



Cette méthode a été utilisée pour réaliser un Schmidt argentique de 230mm de lame 310mm de miroir 715mm de focale l'ouverture supérieure à 3 permet de réaliser des poses assez longue malgré un ciel pollué et d'atteindre une magnitude limite plus élevée q'avec une ouverture de l'ordre de 2.5

La lame est en verre optique (BK7)

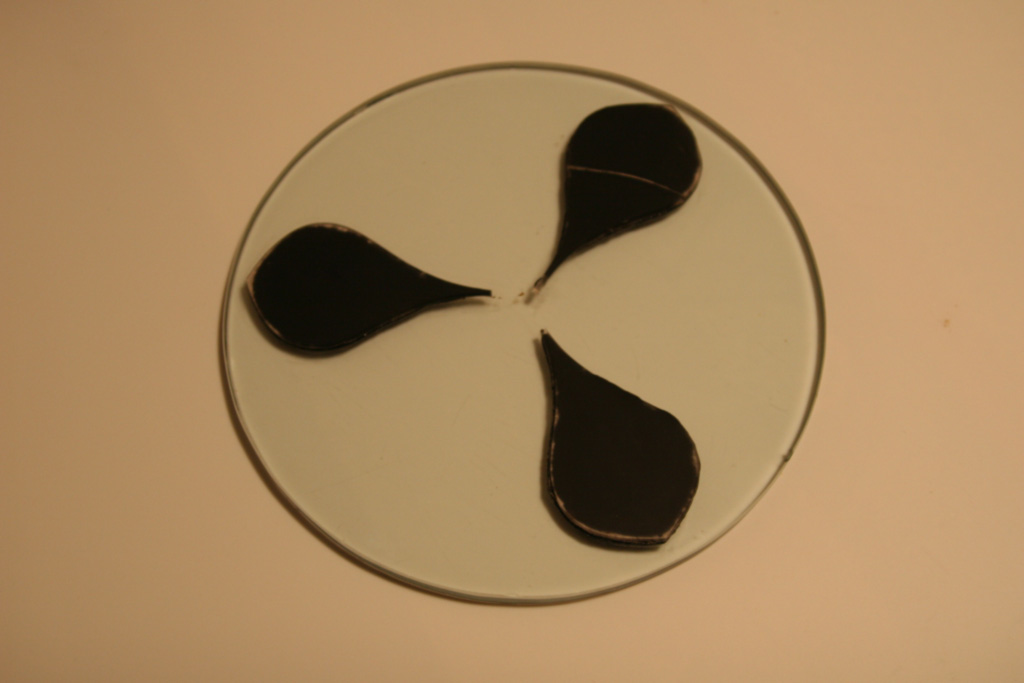

Outil poissons ayant servi a tailler la lame

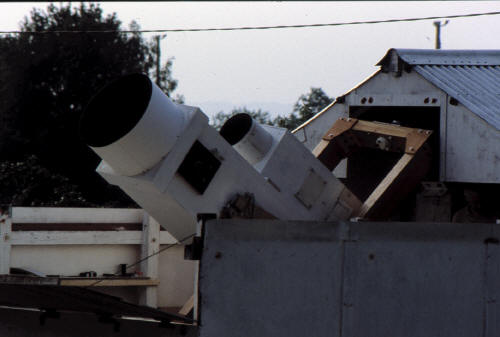

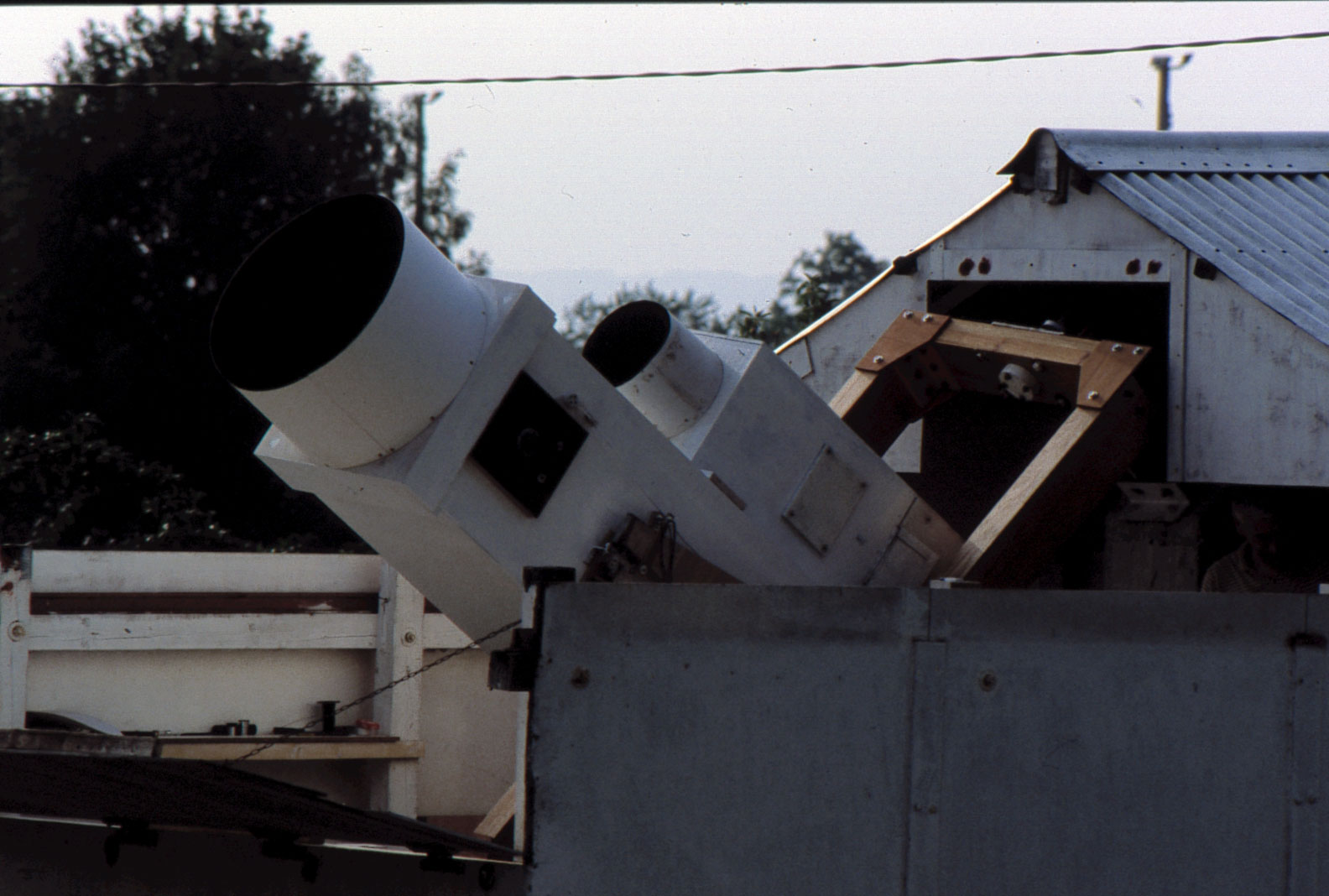

Schmidt en parallèle sur le T500mm à Sillans

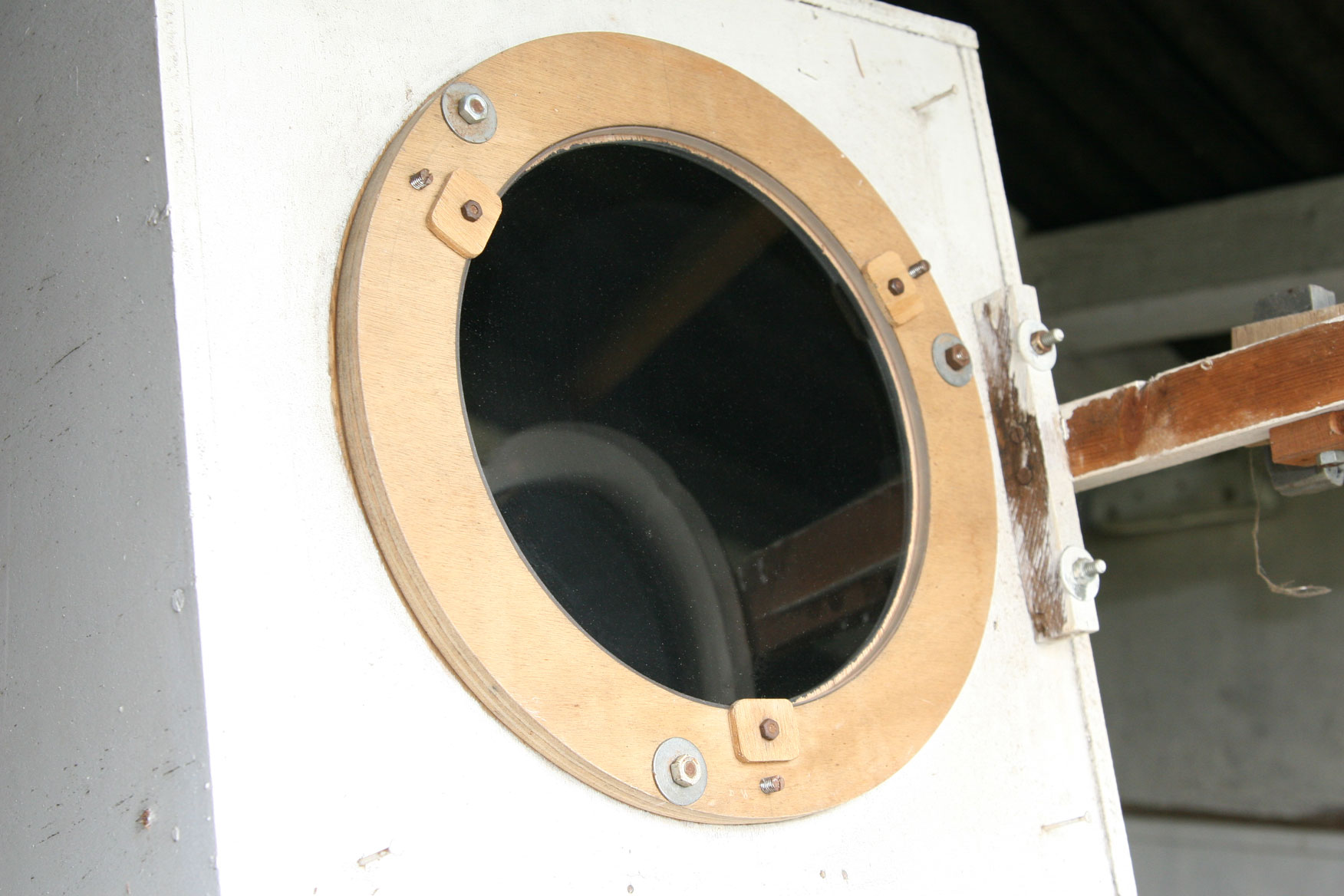

Lame de Schmidt dans son barillet (en bois)

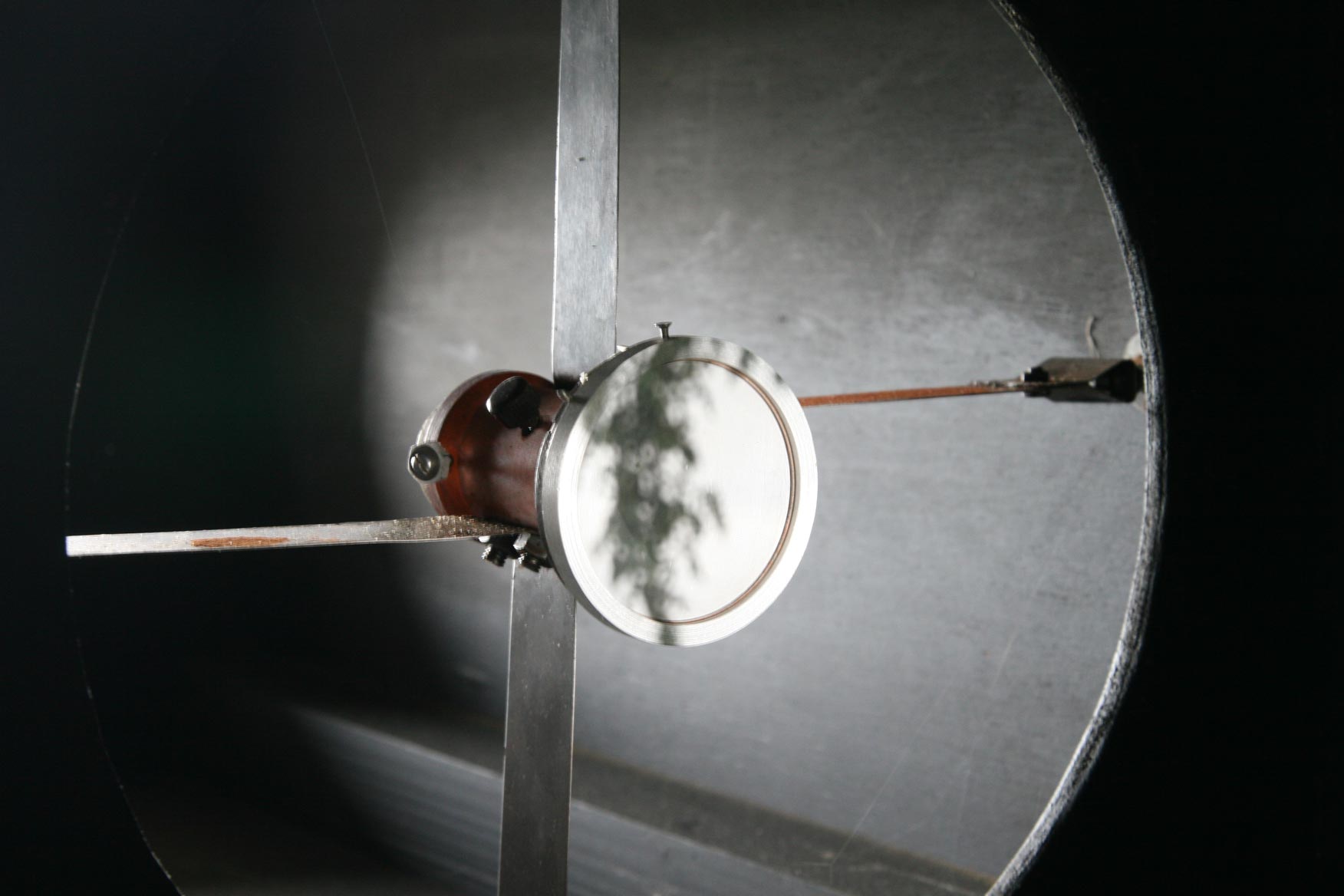

Araignée porte film à l'intérieur du tube



Quelques Images Argentiques



M8 le 29/07/1986 2415Hyper pose 25mn

Ngc7000 le 19/08/1990 2415Hyper +filtre W29 pose 35mn







Comète Lévy près de M13 le 19/08/1990 1h16TU pose 6mn 2415Hyper

Comète Lévy le 19/08/1990 22h39TU pose 16mn 2415Hyper



Les idées pour transformer cet instrument et le rendre compatible avec des images numériques sont données ici et la
