Utilisation de la Camera Apogee Alta U8300 avec le T500mm



 RETOUR

La camera Apogee Alta U8300 avec ses pixels de 5.4µm est a priori mal adaptée pour l'utilisation au foyer de mon 500mm car ses pixels sont trop petits. Néanmoins, ayant eu la possibilité d'en acheter une d'occasion je me suis laissé tenter. En effet le capteur dont la taille est de 18.6*13.9mm2 est plus grand que le KAF1603 que j'utilisais, par ailleurs en mode binning 2*2 les pixels font 10.8µm ce qui s'approche des pixels de la kaf1600 et fourni un échantillonnage correct.. Les intérêts multiples de cette camera à comparer au model que j'avais construit sont les suivants:

_ L'interfaçage avec un port USB,

_L'absence de refroidissement par eau

_La température régulée du capteur ce qui évite d'avoir à faire des images noirs chaque nuit grâce à l'utilisation d'un noir maître.

Cette page présente les premiers essais et résultats obtenus avec cette caméra. Voulant faire de l'imagerie avec mon réducteur de focale ASA, le montage mécanique réalisé est le suivant:

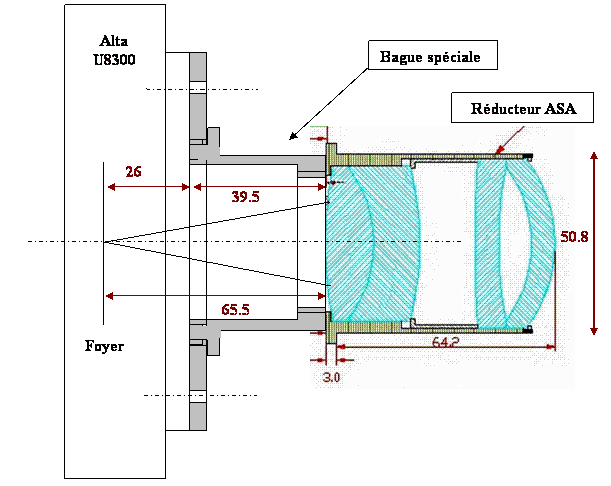

 Une bague spéciale de 39.5 mm de long, fileté au pas M42 permet d'adapter le réducteur sur la camera

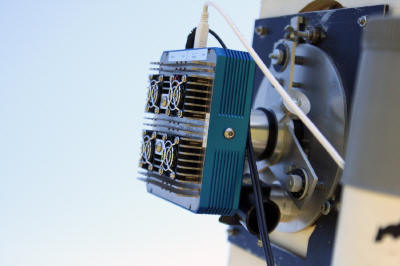

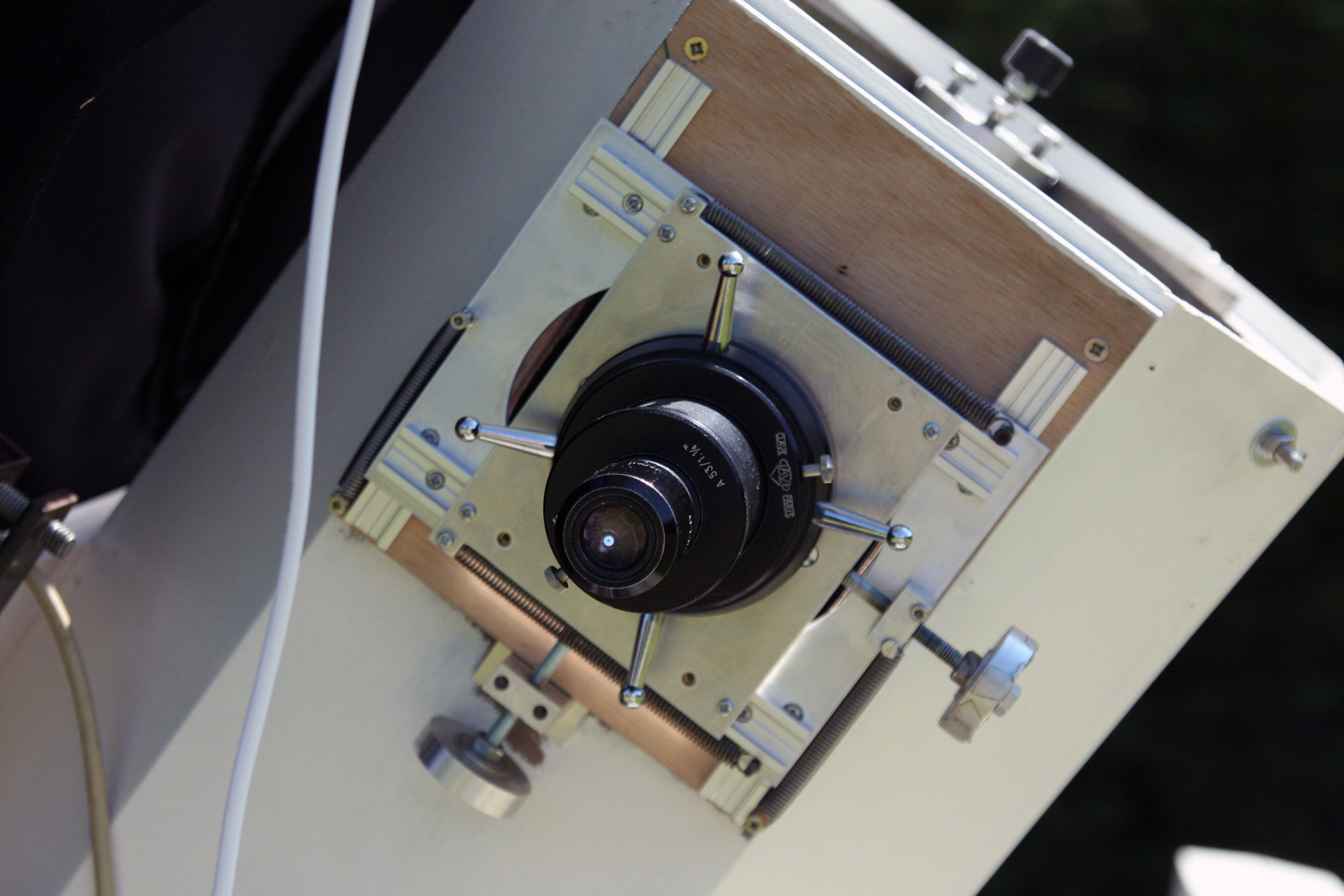

Cet ensemble viens se loger sur la platine photos du télescope

Le guidage est assuré par le télescope de 250mm en parallèle qui dispose d'une platine de mouvement lent X,Y réalisée maison qui permet de trouver facilement une étoile guide.

J'utilise guide master comme logiciel d'autoguidage avec lequel je n'ai pas de problèmes particulier (si ce n'est un plantage systématique lors de la première connexion au télescope) et ma camera lumenera 075L.

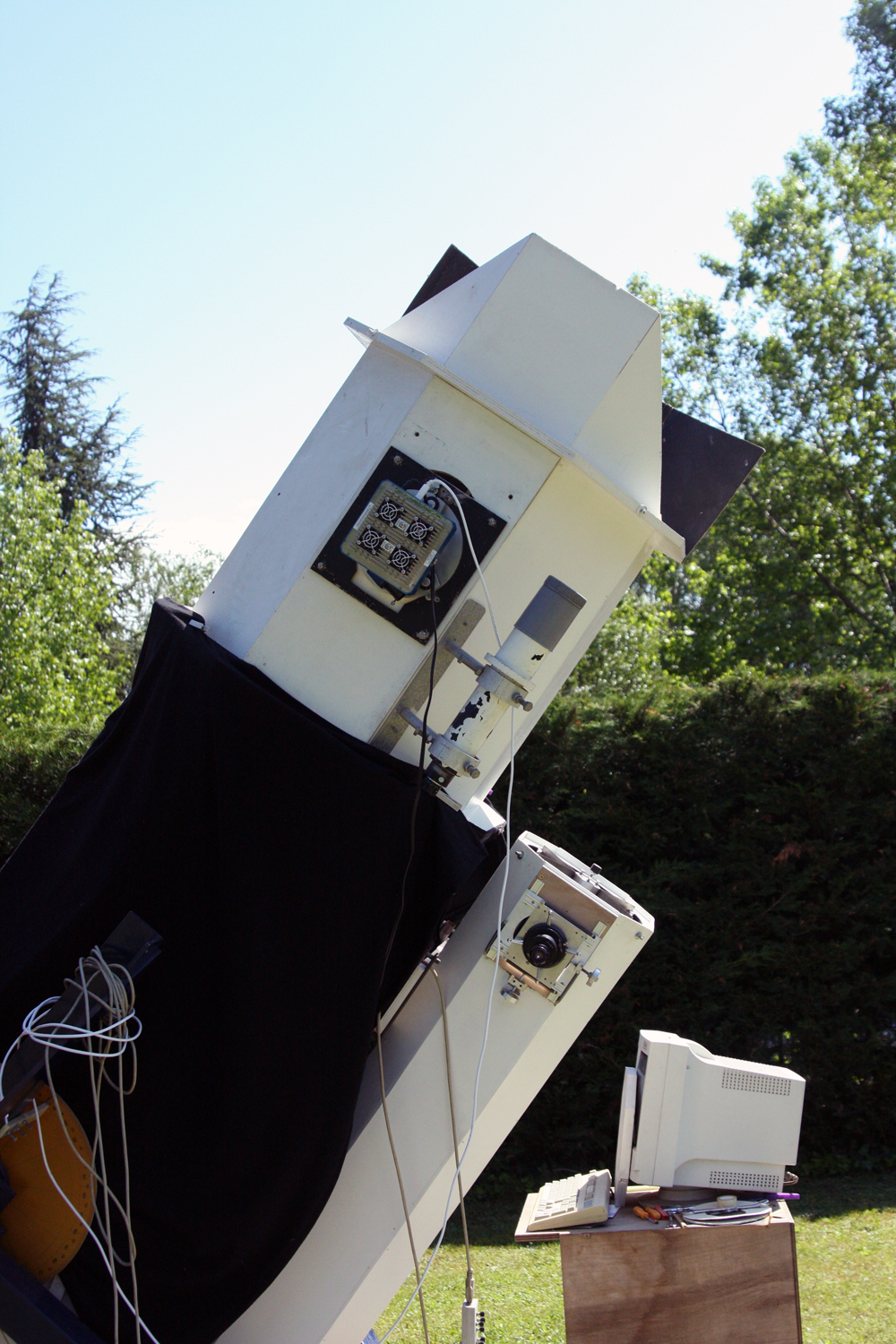

Le télescope 500mm avec la camera au foyer et le T250mm pour l'autoguidage avec sa platine de mouvement X,Y

Images de références:

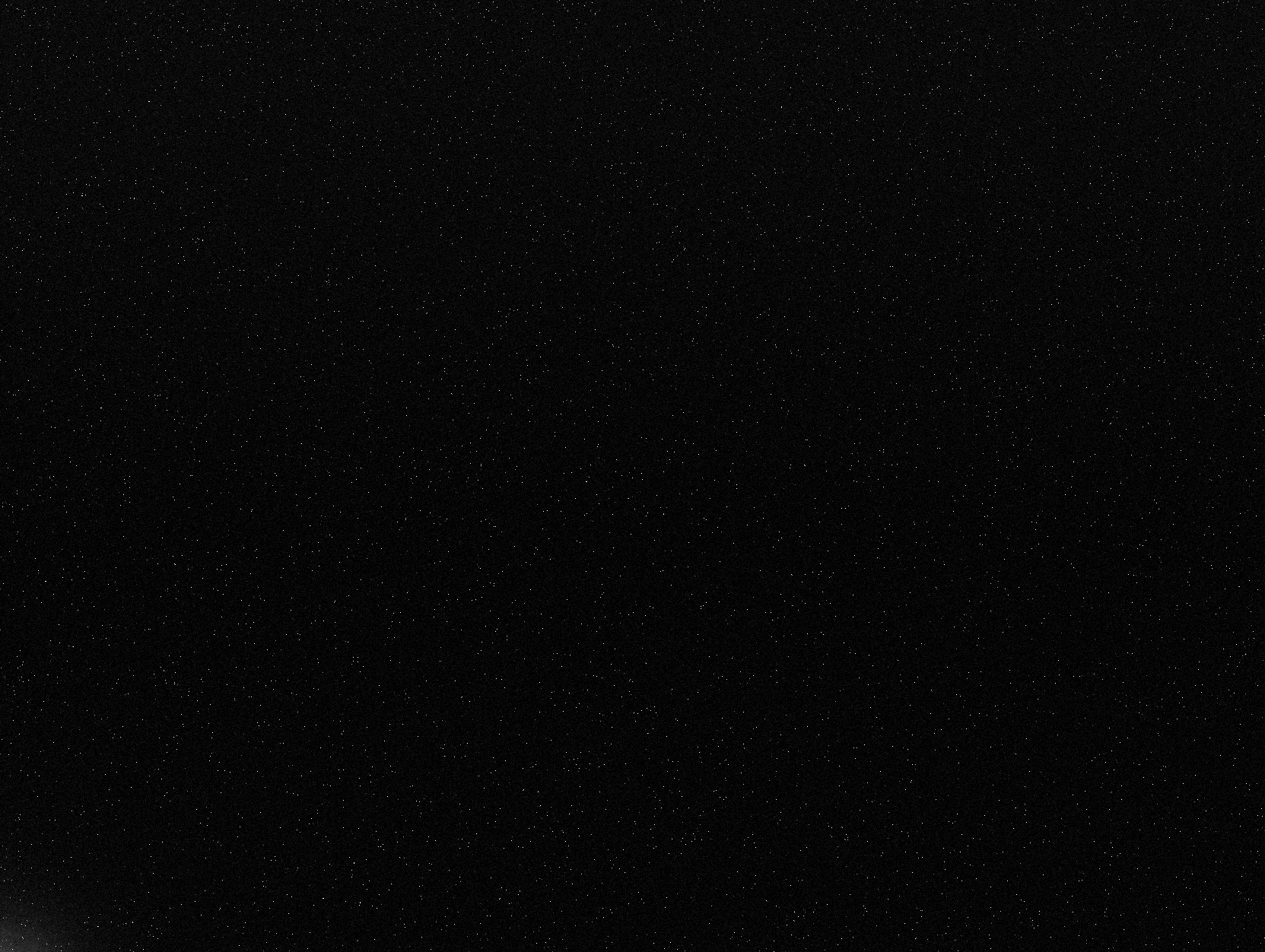

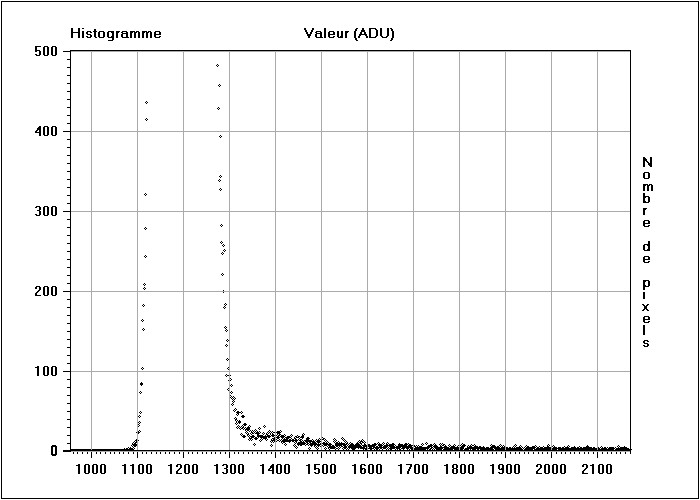

Comme la température extérieur peut faire plus de 25° l'été et que le système a un peu de mal a assurer un écart de température capteur température du radiateur supérieur à 50°C  j'ai opté pour un refroidissement du capteur à -25°C. A cette température le courant noir est  extrêmement faible comme en atteste l'image noir unitaire de 300s ci dessous:

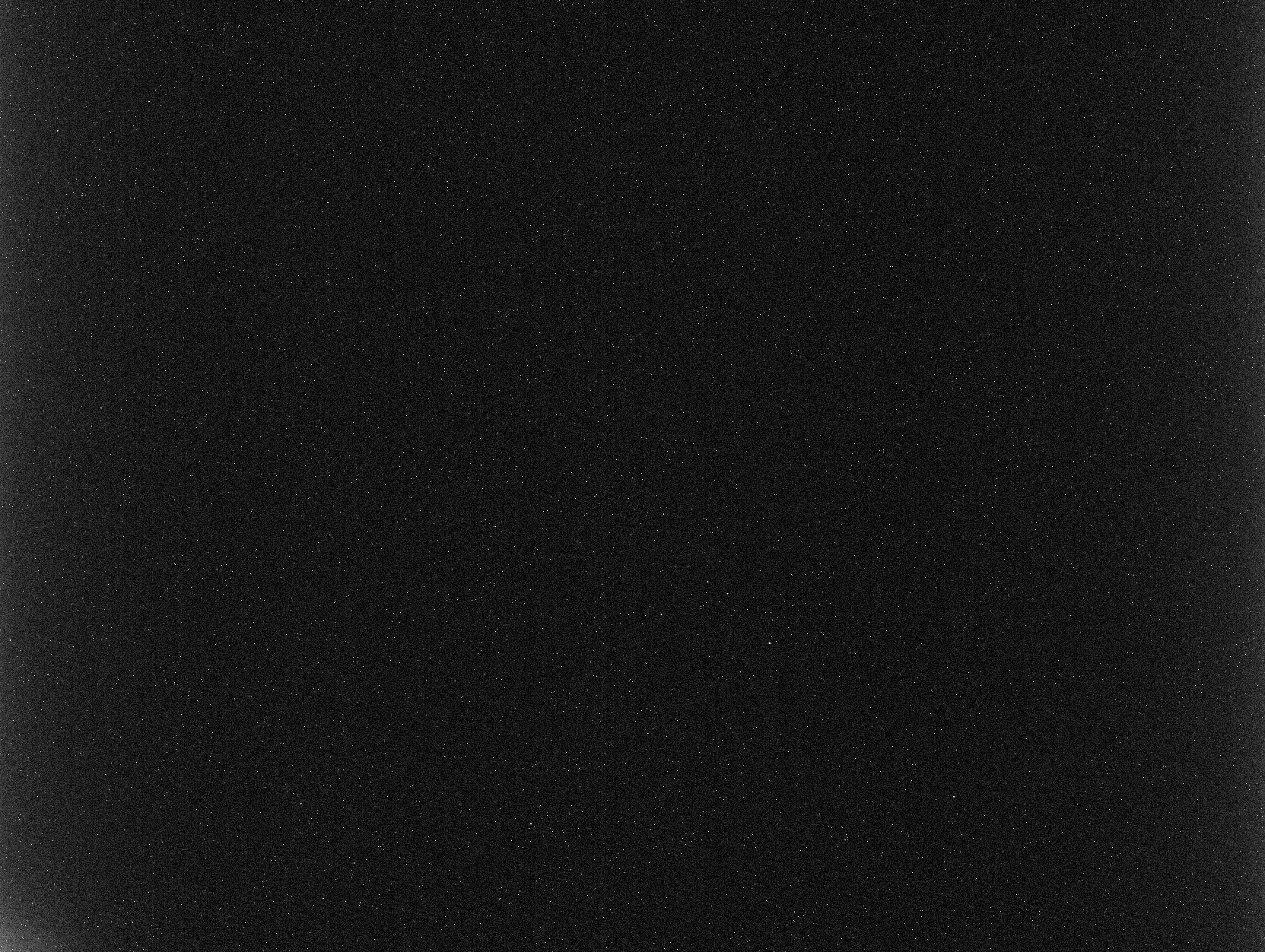

Noir unitaire pose 300s (cliquer sur l'image pour l'agrandir)

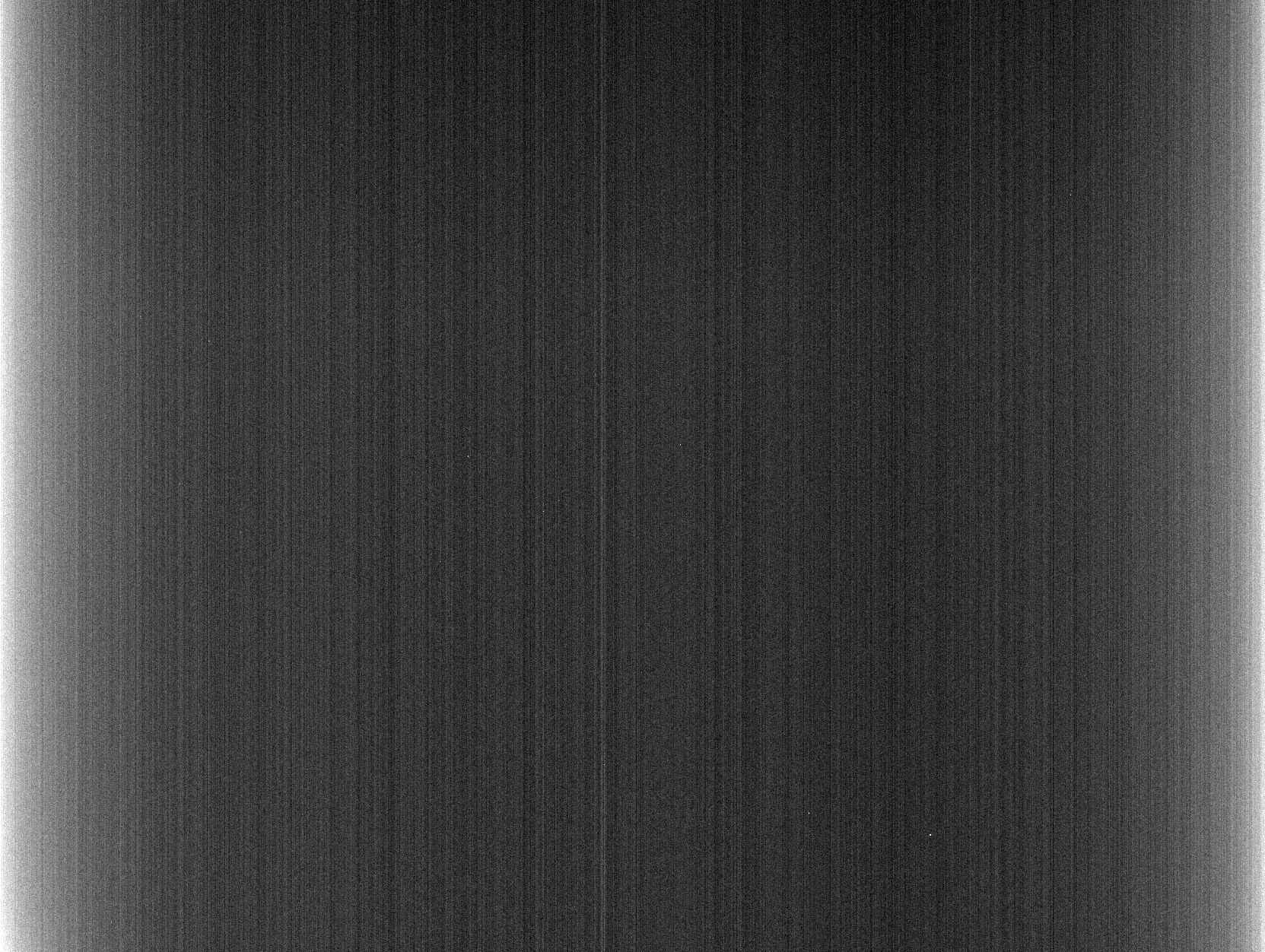

La non uniformité droite gauche provient de l'offset:

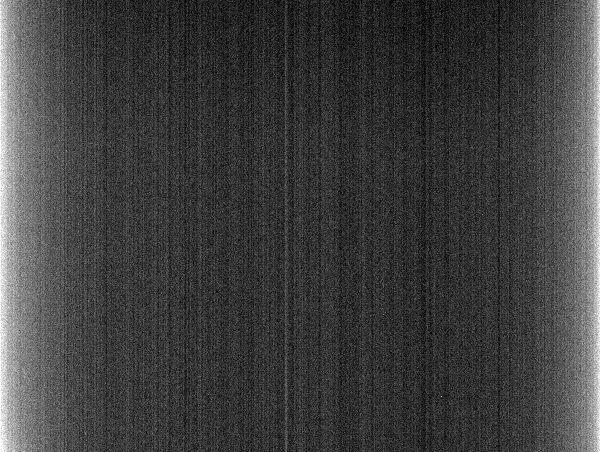

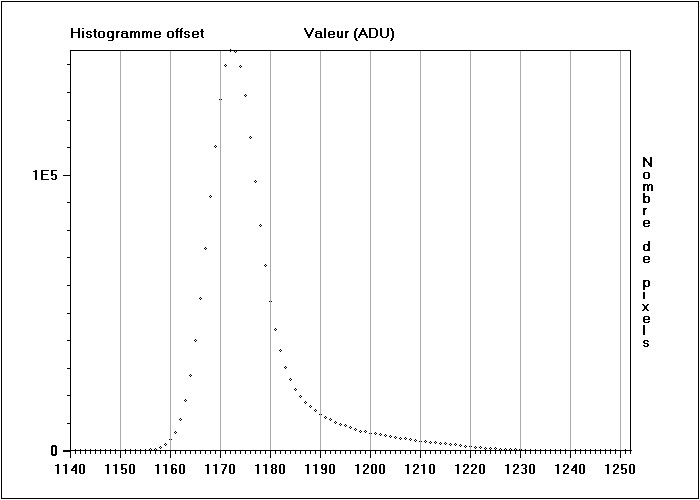

Offset moyen  (moyenne de 50 fichiers)

Par contre on note un résidu d'électroluminescence de l'ampli dans un coin mais cette valeur est très faible

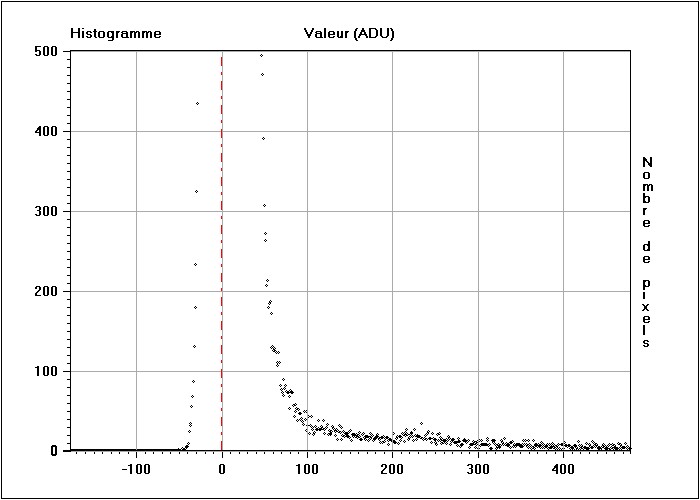

Noir maître de 300s ou l'on note en bas à gauche la faible luminosité due probablement à l'ampli

Les noirs s'ils sont fait dans la journée nécessitent l'utilisation d'un bouchon car pour de très long temps de pose l'obturateur n'est pas parfaitement étanche!

Le refroidissement du capteur en début de soirée prends environ 20mn l'asservissement marche très bien avec un faible overshoot sur la température de quelques dixièmes de degré

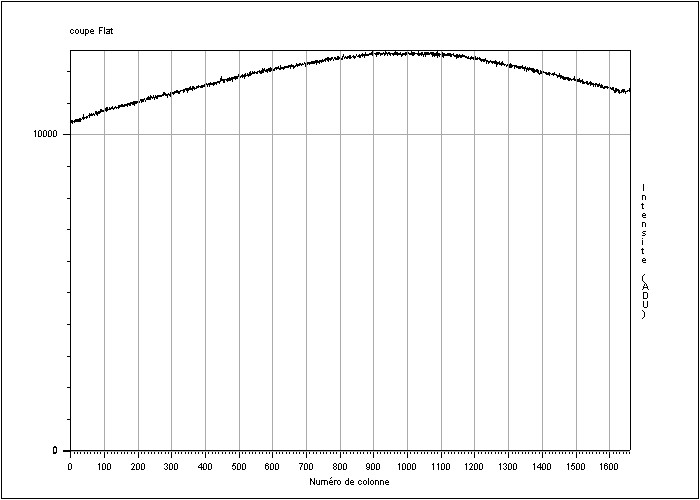

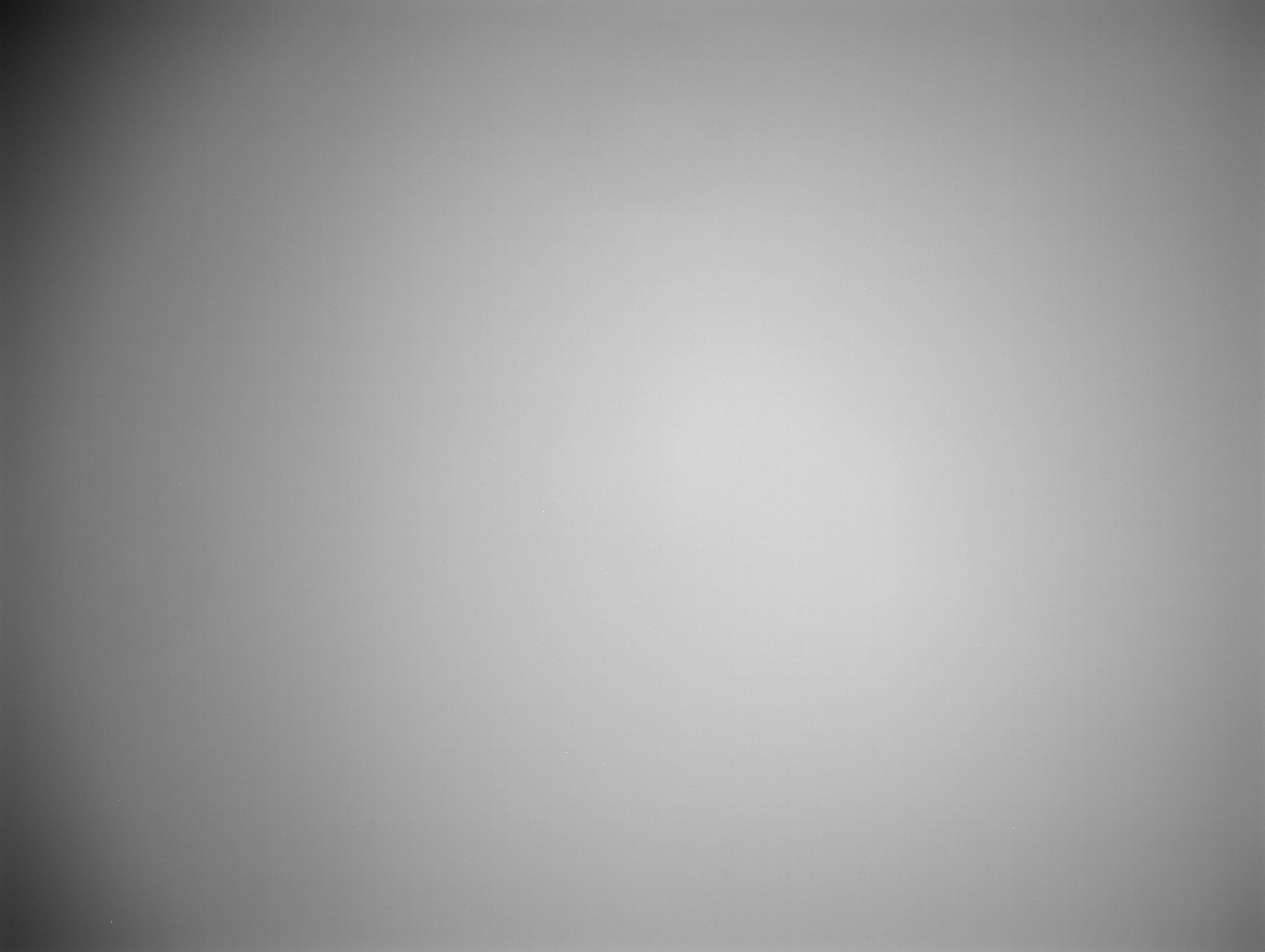

Exemple de flat obtenu avec le réducteur ASA. Ici le centrage (du miroir secondaire) n'est pas parfait d'ou un vignettage dissymétrique



Premiers résultats configuration T500 avec réducteur ASA F/D=3.65  (cliquer sur les images pour les agrandir)

champagnier (site à forte pollution lumineuse)

Objets NGC



         NGC4435-38 pose 60mn                       NGC3718 pose                                        NGC2782  pose 1h12                                      NGC2535 pose 1h18



      NGC2158 pose 41mn 03012011                    Leo1 UGC5470 pose 1h24                      NGC 3631 pose 1h28                            NGC2403 pose 1h37mn

          NGC5921 pose 45mn                           NGC5395 pose 1h05                                    NGC5982 pose 1h12mn



Objets Messier Abell



                         M51  pose 65mn                                  M60  pose 42mn                                            M61                                                   M64 pose 50mn





                          M66                                                     M81 pose 1h                                         M82 pose 40mn                                 M84-M86 pose





                         M85                                                  M95 pose 45mn                                       M96 pose 43mn                                        M98 pose 50mn





                   M99 pose 50mn                                       M105 pose 45mn                                     M109 pose 90mn                            Abell 426 pose 62mn



   Abell 2065 pose 1h15mn 20062011             Abell 2151 pose 1h 25062011                Abell 2199 pose 1h 26062011                    Abel 262 pose 1h16 16112012
