Utilisation du réducteur de focale ASA avec le T500mm





 RETOUR





Ce réducteur 0.73x correcteur vendu par ASA et conçu par Pilipp Keller est utilisé par cette marque pour réaliser des newtons très bien corrigés et très ouverts. Compte tenu de mes conditions locales de turbulence la qualité des images obtenues est très loin d’atteindre en longue pose une résolution de 1 à 2 seconde mais tourne plutôt entre 3 et 4 secondes. Compte tenue de la focale du télescope de 500_600 les étoiles sont largement sur échantillonnées avec ma camera CCD (KAF1600 pixel de 9µm) ou APN (EOS350 pixel 6.42µm) le correcteur paracorr de televue qui multiplie la focale par 1.134 bien que de bonne qualité n’améliore pas ce problème. L'échelle des images en fonction de la focale de mes divers télescope est donnée dans le tableau ci dessous





Focale mm

2 sec

Pixel CCD

Pixel APN

3 sec

Pixel CCD

Pixel APN

4 sec

Pixel CCD

Pixel APN

3260 T600+Paracorr

32µm

3.3

47µm

5

 7.3

63µm

6.6

9.8

2835

T500+Paracorr

27µm

3

 4.2

41µm

4.4

 6.4

55µm

6

 8.6

1825 T500+Réducteur

17.6µm

2

 2.75

26.4µm

2.9

 4.7

35µm

3.9

 5.5

1360 T300+Paracorr 13µm 1.4 2 20µm 2.2 3.12 26µm 2.9 4

876

T300+Réducteur

8.5µm

1

 1.3

13µm

1.4

 2

17µm

1.9

 2.65



On voit tout l'intérêt de diminuer la focale, si le réducteur est de bonne qualité on ne perdra rien en résolution par contre on gagne en ouverture et en temps de pose.

Avec ce réducteur l'ouverture de mon 500mm passe de 5 à 3.65



Mise en oeuvre

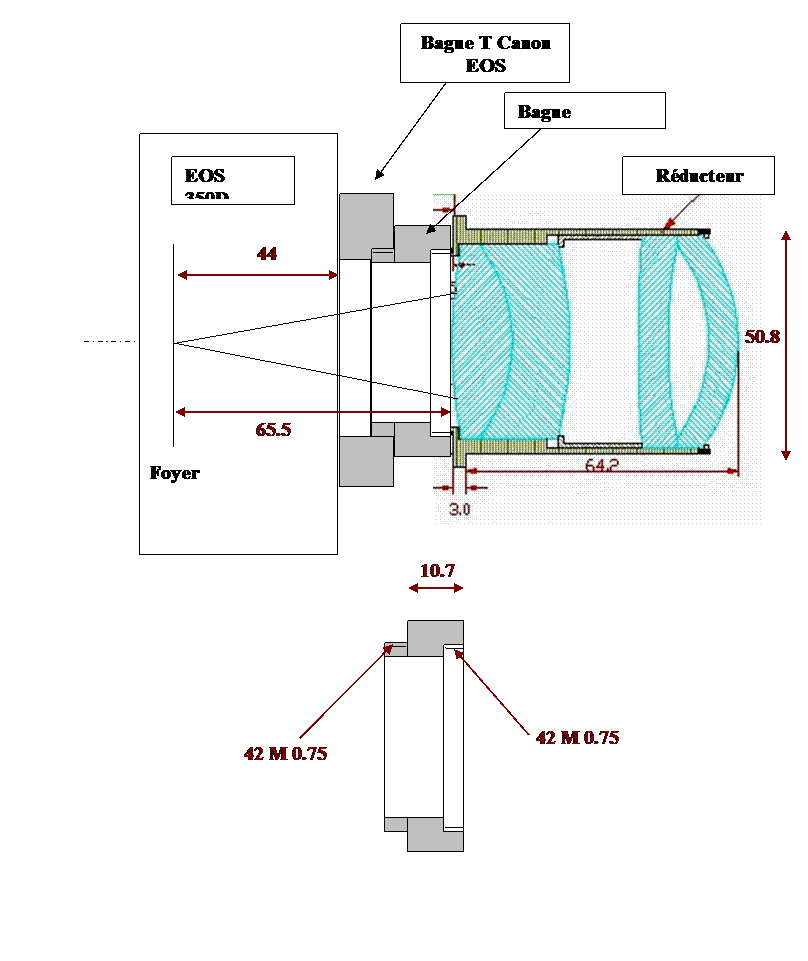

Le correcteur au coulant de 2 pouces nécessite un dégagement important de 65.5 mm entre la sortie du correcteur et le foyer, en plus le foyer rentre de 16mm par rapport a sa position initiale . Il faut donc prévoir un tirage minimum de 16 + 65.5 = 81.5mm entre le foyer et la sortie du porte oculaire. Pour l'adapter à un APN j'ai donc réalisé une bague spéciale suivant le plan ci dessous. L'épaisseur de la bague spéciale est de 65.5-44-10.8=10.7mm

44 mm est le tirage des EOS Canon et 10.8 représente l'épaisseur de la bague T

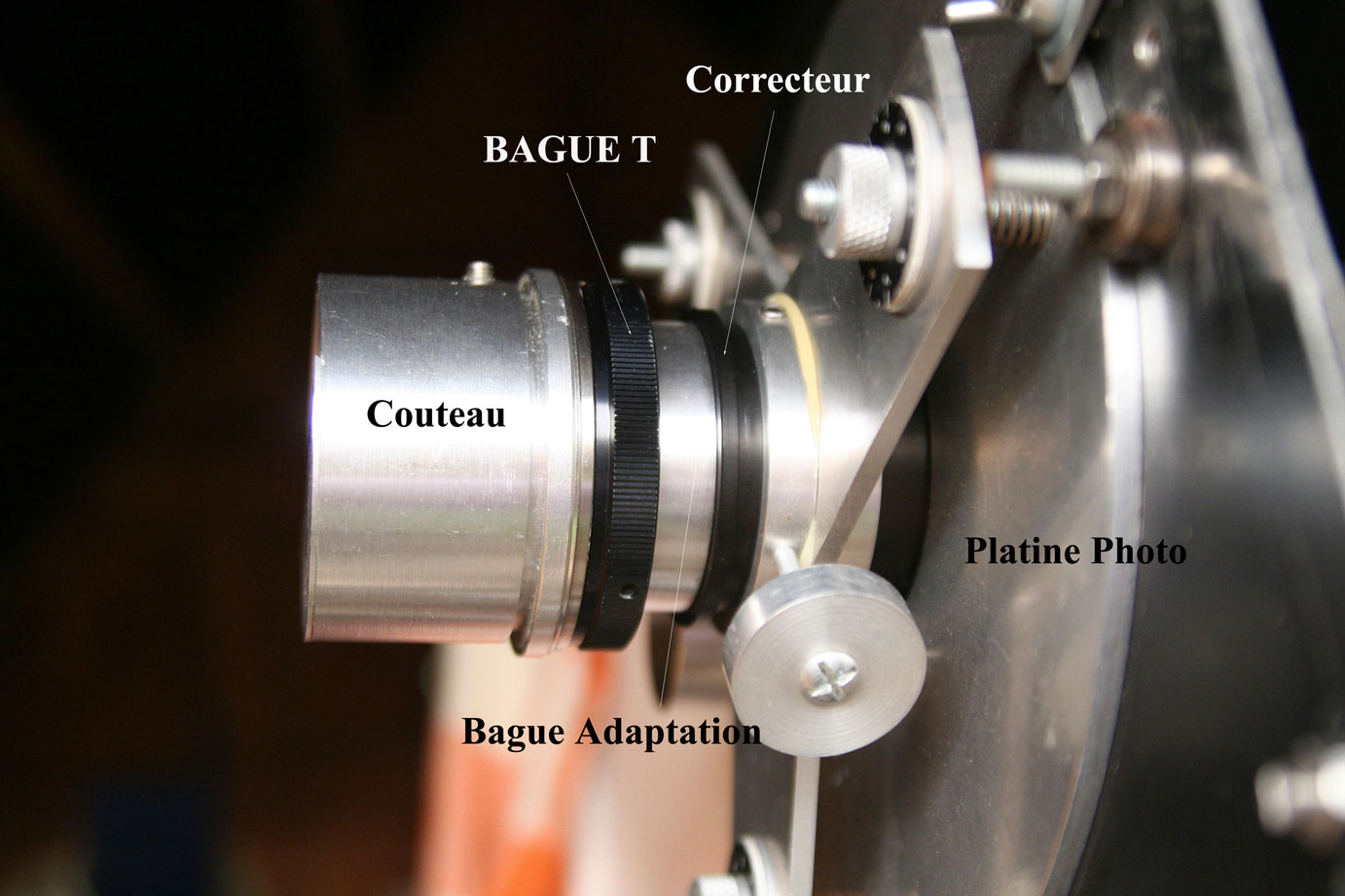

Montage sur le T 500mm

Le correcteur avec sa bague se monte directement sur ma platine photos qui a été déplacée pour l'occasion compte tenu du tirage à obtenir. La mise au point se fait avec un couteau de Foucault qui se met à la place du boîtier (distance couteau baïonnette 40mm). La mise au point est précise et rapide de cette façon.

Collimation

Compte tenu de l'ouverture la collimation est délicate et si on veut éviter le vignettage au maximum il faut centrer le cercle de pleine lumière. Les premiers essais ont montré un décentrement du champ de pleine lumière visible sur le halot autour de Véga . Après un positionnement en hauteur plus précis au moyen d'un point localisé sur le secondaire et un alignement du point sur l'axe avec un collimateur laser le résultat s'est amélioré. Le point sur le secondaire est à placer comme indiqué ci dessous avec U la distance du point au centre du secondaire.

U=T/(2^0.5*(F/D*(2F/D-1)))

où F/D est l'ouverture du miroir

et T est la distance entre le secondaire et le foyer.

Typiquement pour F/D=5 et T=30cm U=5mm

Pour localiser ce point (feutre ou mieux gommette), on réalise le tracé sur un papier calque avec le contour du miroir et on perce le calque à l'endroit où l'on va coller le point . On obtient  de cette façon une localisation précise et on n'abîme pas la surface optique.

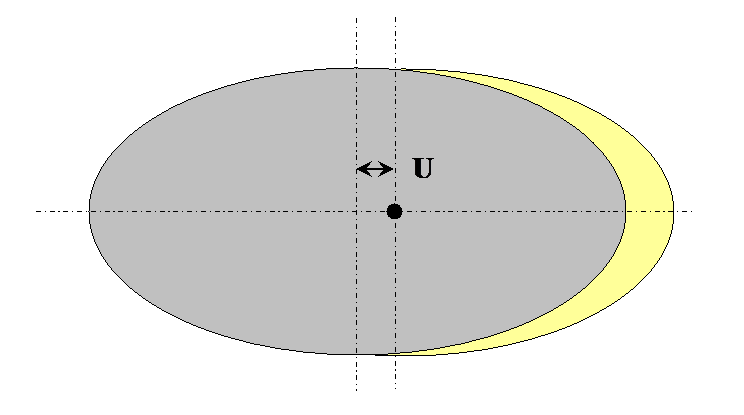

Localisation du repère sur le miroir secondaire

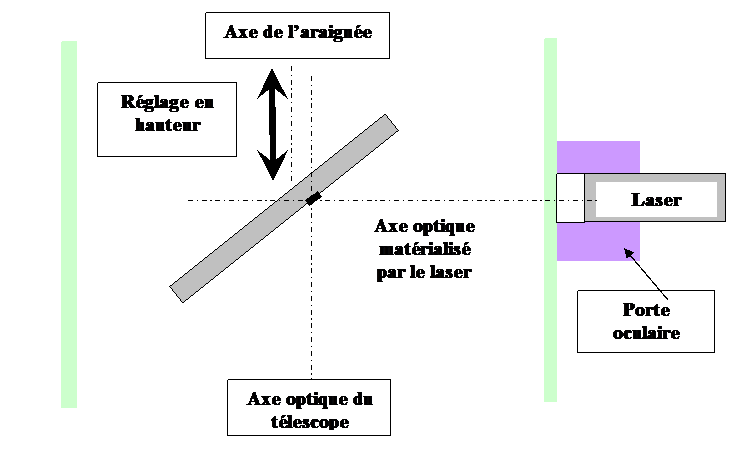

Principe du réglage en hauteur du miroir plan: on positionne le repère sur l'axe du laser. L'axe de l'araignée est décalé d'une quantité U/(2^0.5) vers l'arrière par rapport à l'axe optique du télescope.



 A gauche image de Véga avant réglage en hauteur du secondaire le halo autour de Véga n'est pas centré, a droite après réglage le halo est centré et les images dans les coins sont rondes le réducteur est donné pour couvrir un champ de 20mm de diamètre donc plus petit que le format 18mm*24mm de l'APN. Cliquer sur les images pour les agrandir.



Image de M57 avec les 4 coins d'une image de 20mm*20mm. . Il subsiste une très légère élongation dans les coins mais la qualité centre bord est très homogène la FWHM est à 2.8 pixels soit une résolution du cliché proche de 2 secondes d'arc



Comparaison résolution T500 avec et sans correcteur

Image T500 F3.65 avec correcteur ASA pose 15mn      image Original

Image T500 avec paracorr F5.6 pose50mn     image Original

Si on regarde les deux images on voit que la résolution est meilleure avec le correcteur, c'est sans doute lié au fait que le temps de pose est trois fois plus court et à la qualité de la nuit. La magnitude limite est légèrement supérieure avec les 50mn de pose mais pas de beaucoup.  Le champ par contre est  2.5 fois plus grand avec le correcteur!





Premières images T500mm F3.65

M2 pose 15mn EOS350D



M13 pose 15mn EOS350D La galaxie en bas à gauche est IC 4617

M15 pose 15mn

M56 pose 15mn Champagnier le masque délimite le champ du correcteur

M92 pose 15mn

M27 pose 10mn le 24/08/2008 Champagnier EOS 350D

M57 Pose 12mn

NGC6946 pose 15mn





Camera CCD avec KAF1603



Cocoon pose 1h20 le 29/09/2008 Champagnier



Quintet de Stephen Pose 1h10mn le 27/09/2008 Champagnier



NGC7331 Pose 45mn le 24/09/2008 Champagnier



NGC 6946 pose 42mn le 22/09/2008 Champagnier



Premier essai avec le T300mm F3







M13 pose de 2mn T300 F3 le 21/08/3008 EOS 350D. Les galaxie IC 4617 et NGC 6207 sont visibles,

à F3 le télescope est très rapide mais le fond de ciel même en campagne monte très vite!
