Un équatorial de 300mm avec télescope guide dans une valise



Retour



Ce télescope a été conçu et réalisé pour un voyage en Namibie à Tivoli. Le cahier des charges initial prévoyait que l’ensemble fasse moins de 30kg pour pouvoir être mis en soute. Le but étant de faire des photos numériques un télescope guide a été intégré d’origine dans le tube du télescope. Le primaire de 300mm  est ouverte à F/D=4 pour limiter l’encombrement et assurer un champ potable avec un APN de 24mm*18mm. Compte tenue de la coma du miroir les photos sont faites avec un correcteur de champ Télévue Paracorr. L’augmentation de la focale est de 13,4% ce qui fourni un rapport F/D de 4.5 en configuration photos pour le miroir principal.

Le télescope guide est constitué par un miroir de 130mm et de 1080mm de focale ce qui permet de monter les deux optiques dans le même tube. La sélection d’une étoile guide se fait en "déréglant" le 130mm avec les trois vis de réglage de l'orientation du miroir. Compte tenu de son rapport F/D le guidage se fait sur des étoiles de bien meilleures qualités qu’avec un système hors d’axe sur le 300mm. Le seul problème éventuel est la flexion différentielle entre les deux télescopes qui peut conduire à des soucis de guidage pour des angles horaires importants.

Pour avoir un poids minimum et une rigidité maximum la monture est du style Porter ce qui évite au maximum les portes à faux.

Quelques points particuliers :

_la cage des secondaires rentre complètement dans  la caisse des miroirs ce qui donne une épaisseur totale de 20cm lorsque ces deux pièces sont emboîtées. Epaisseur qui est compatible avec la valise. La cage et la caisse à miroirs sont réalisées en contreplaqué collé vissé.

_Le fer à cheval est réalisé en contreplaqué de 15mm sur lequel est collé un ruban d’aluminium qui sert de chemin de roulement

_Le berceau est constitué par des tubes carrés en fer de 20mm soudé. Il pourrait être réalisé en aluminium pour gagner un peu de poids mais je n’avais rien pour souder l’aluminium.

_Le socle du télescope est réalisé en tube aluminium de 30mm

_Le pointage et le guidage en déclinaison sont assurés par un moteur pas à pas qui est en prise sur un grand cercle sur lequel est collé une courroie cranté.

_Le système d’entraînement et de pointage est un système dob driver ce qui permet  d’avoir une électronique très compacte qui tient complètement dans la raquette de contrôle. Récemment (2007) ce système qui avait une erreur périodique sensible a été remplacé par un système boxdorfer MTS3SDI plus précis

_Les contrepoids sont creux et ont été remplis sur place avec des boulons pour équilibrer le télescope

_les paliers de déclinaisons sont à friction comme dans le cas d'un Dobson

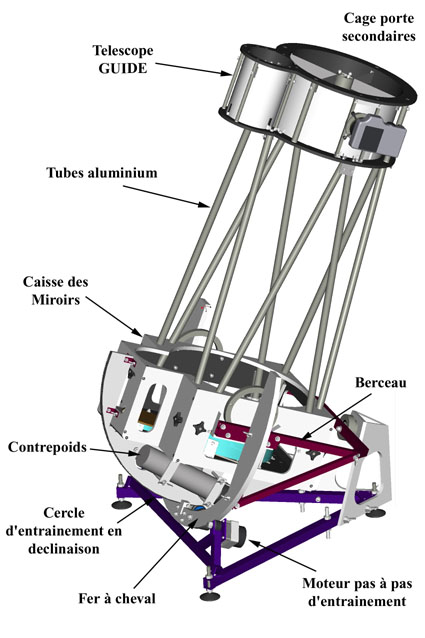

figure 1 : Conception initiale du télescope avec monture inclinée a 26° pour l’hémisphère sud



Le Montage du télescope en photos (sortie de la valise)

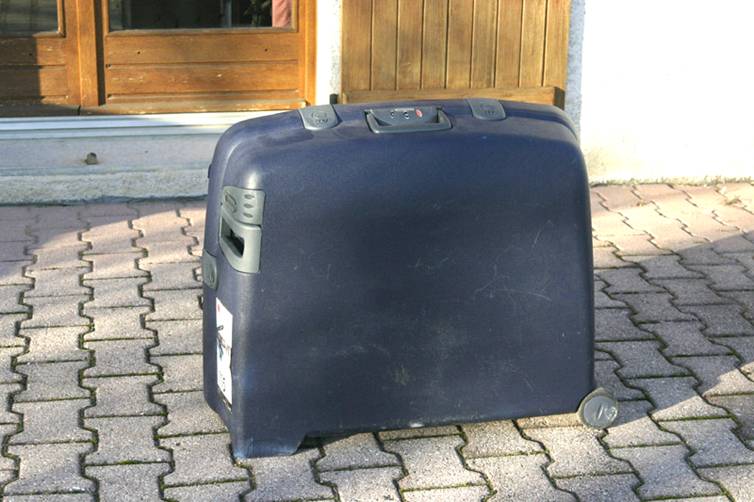

1) la valise delsey grand modèle poids (remplie) environ 35kg les barres du tubes sont dans un sac (rouge) à part

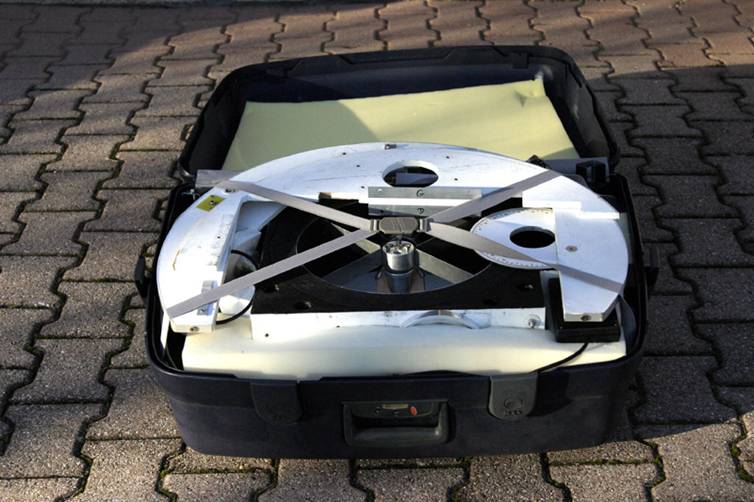

2) ouverture l' anneau du fer a cheval est sur le dessus

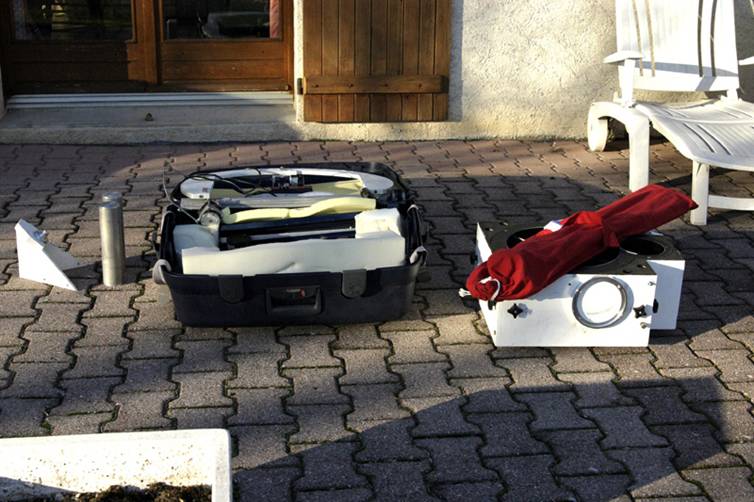

3) quelques pièces sont sorties: la boite a miroirs avec la cage du secondaire à droite sous le sac, les contrepoids et le pilier sud sont a gauche de la valise

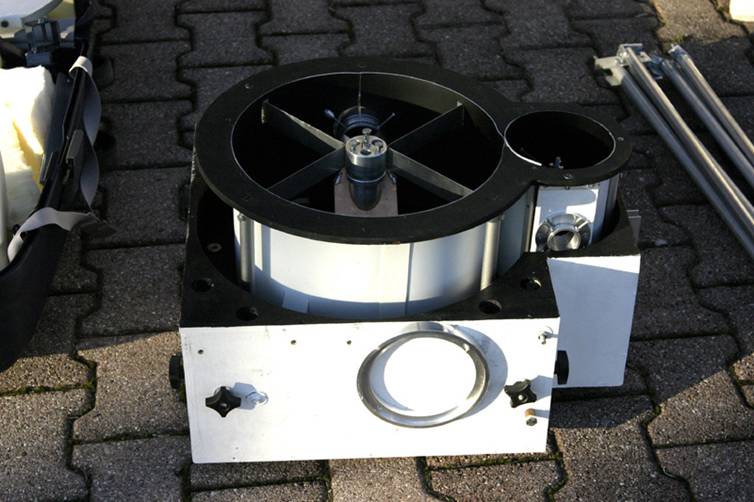

4) la caisse du télescope avec la cage du secondaire qui s’emboîte dedans

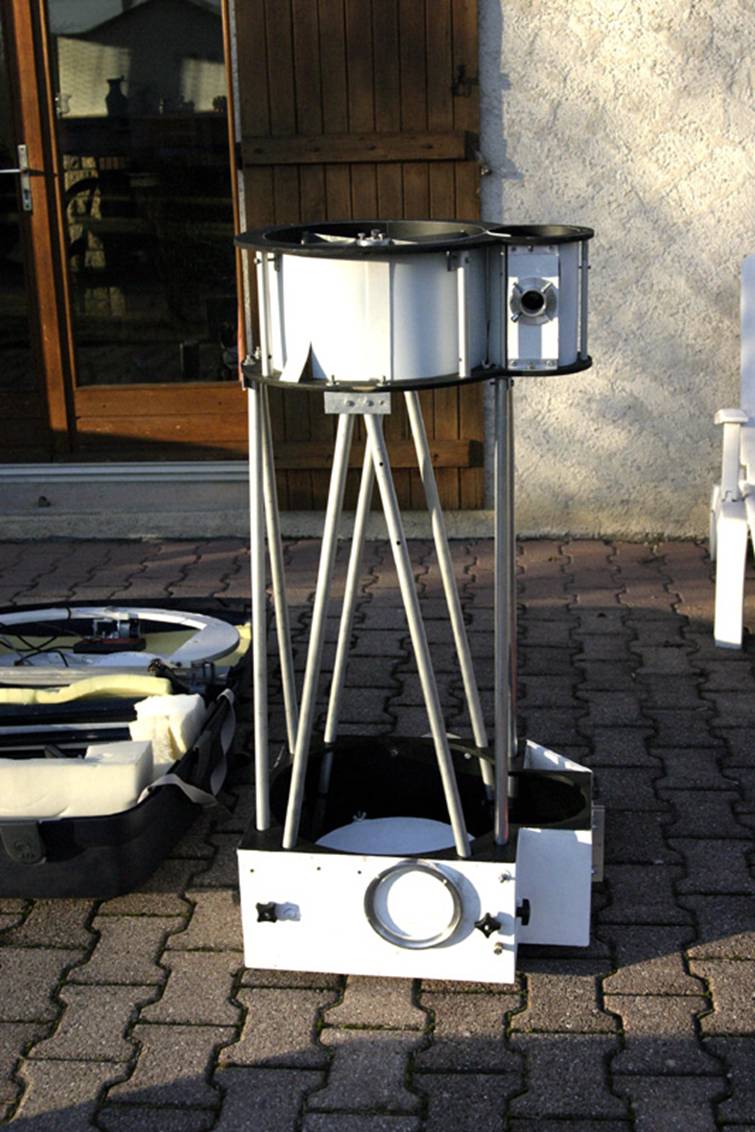

5) Le tube du télescope est assemblé

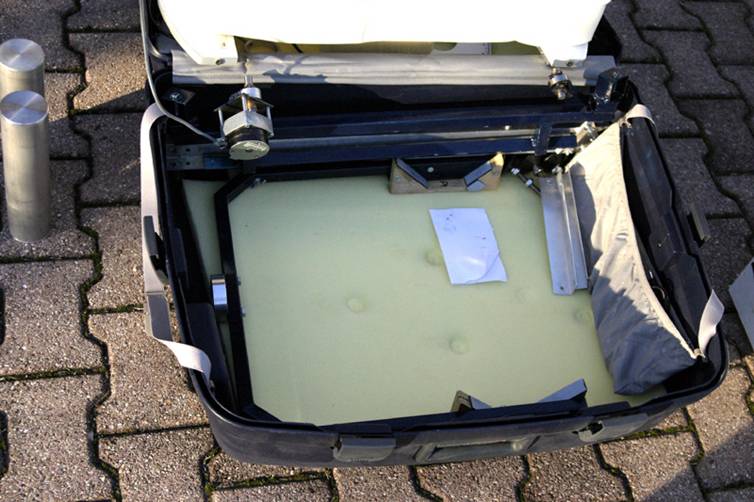

5) on découvre le berceau dans le fond de la valise

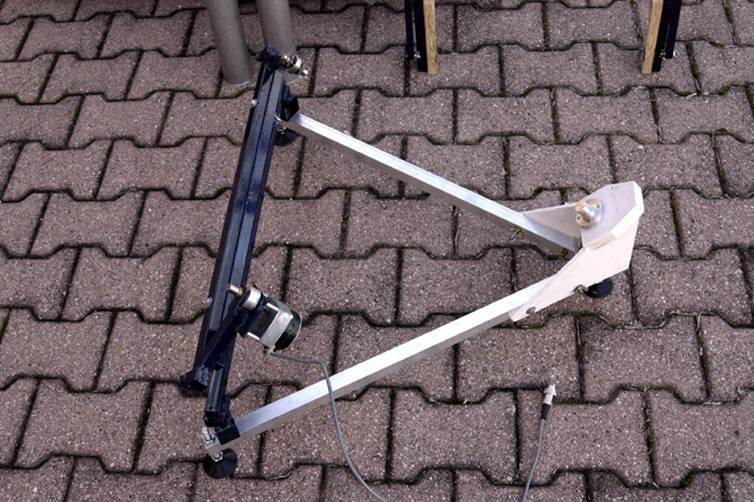

6) monture prête a recevoir le fer a cheval et le berceau. On voit les galets et le moteur d’entraînement pas a pas

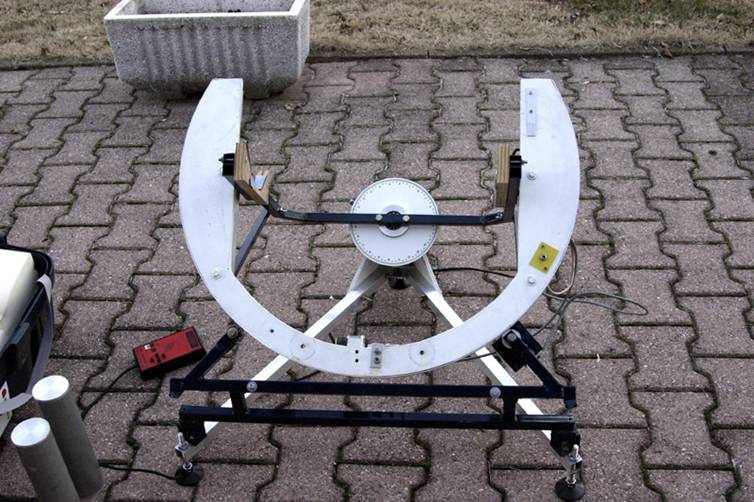

7) monture fer a cheval assemblée prête a recevoir le télescope

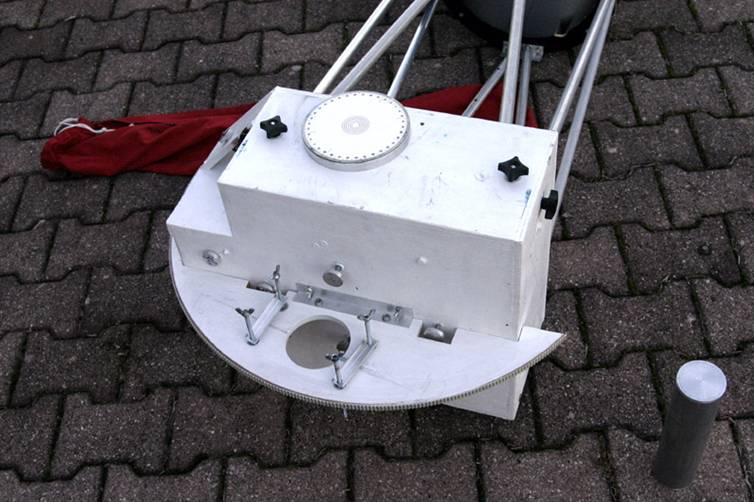

8) cercle d’entraînement en déclinaison assemblé a l’arrière de la boite a miroir. On remarque la courroie cranté qui réalise un engrenage économique

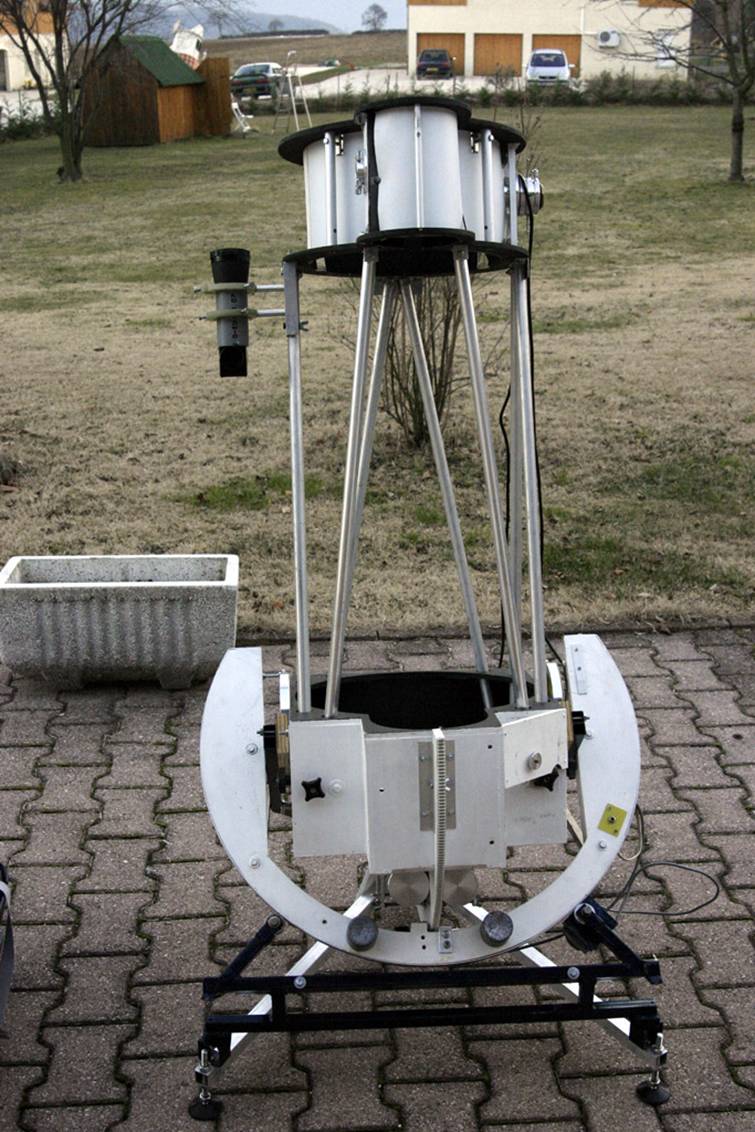

9) télescope vu coté nord (monture modifiée pour 45°)





10) Le télescope sorti de sa valise. il faut environ 45mn pour monter l'ensemble du télescope non optimisé pour la vitesse de montage mais pour la compacité. Les réglages de collimation sont étonnamment stables. Le chercheur est une demie jumelle de 50mm



Ce télescope est allé et est revenu de Namibie comme prévu malgré sont poids un peu fort et une légère surtaxe de bagage à payer ici la monture est à 22°5

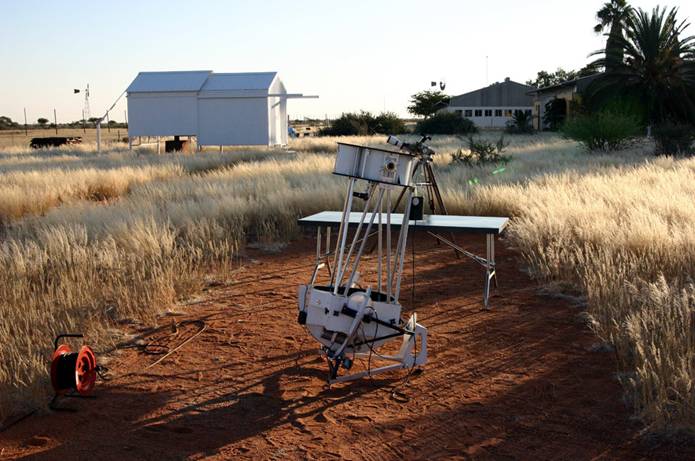

Le télescope installé à la ferme de Tivoli



Quelques images (cliquer dessus pour les agrandir)

Namibie





oméga Centaure pose 1mn                                   M83 pose30mn EOS300D 800iso





NGC5128 pose 20mn EOS300D            NGC6397





NGC4945 pose 15mn EOS300D 800iso        NGC7293 hélix Pose 22mn EOS300D





France





M27  Chambon 10mn EOS 30D                   M33 Chambon 2005 EOS 300D





    Ngc 6992  Chambon                   M17 Chambon 2006 EOS30D



ngc 6946
